トリプルオフセットバタフライバルブシリーズ4210カタログ

Tipbv地域暖房トリプルオフセットバタフライバルブの設計は、信頼性の高いゼロ-漏れ、PN25、突合せ溶接、重要なプロセスの270度の水または蒸気条件での双方向シーリング、蒸気隔離を必要とするロシアの地域暖房アプリケーションに推奨されます、および共-生成（複合熱出力）システム内の極端な温度は、炭素鋼とステンレス鋼で利用可能であり、バルブは耐久性を考慮して設計されており、寿命のコストを低く抑えることができます。

Tipbvの最大のバタフライバルブは公称ボア1600mmで、バタフライバルブはすべての-金属シールで指定でき、ラミネートシール（ステンレス鋼グラファイトシール）バタフライバルブよりも優れたシールを実現します。

ユニークなフロートシート：

ポジション-シートラミネートシーバルブとは異なり、ユニークフロートシートティップbv双方向シールトリプルオフとバタフライバルブセルフ-は、シールの圧縮を均等に分散するように調整します。 フローティングシートとワイドシールリングサポートフェースにより、ビンディングを排除し、パフォーマンスを向上させるためのより良いシールが得られます。

取り外し可能なシーリング：

Tipbv地域暖房トリプルオフセットバタフライバルブ`sseatとシールリングはすべて、誤って損傷した場合に簡単に取り外すことができ、シール部品を短時間で交換でき、機器のメンテナンス時間を短縮します。

金属-から-金属シーリング：

精密に機械加工された金属シートとシールリングは、特に高温、高圧、および過酷なサービスアプリケーションで信頼性が高く双方向の-方向性の遮断を実現します。 正しい-角度の円錐形のシートデザインは、ほぼ摩擦-少ない-ラインシーリングを容易にします。

革新的なシャフトシール設計：

繰り返しの熱サイクルの下で優れたFUGITIVETIPBVCONTROL（ISO 15848）を可能にし、潜在的なダウンタイムを削減します。

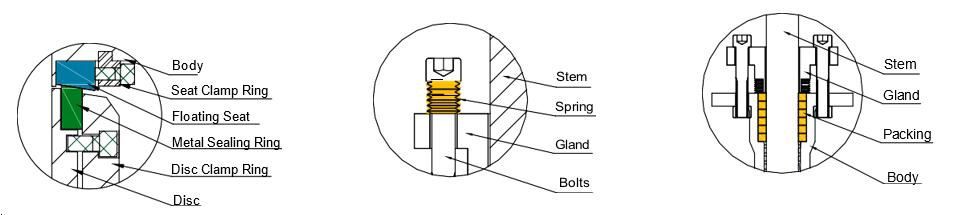

シーリングリングの詳細

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

グランドスプリングディテール

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

パッキングの詳細

■ Fish scale combination packing syste m,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

フローティングシートとは？

Positive Seal: シーリングリングがシートにかみ合います。	Reverse seal: seat engage to the sealing ring after microscopic displacement

建設資材

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

サイズ範囲

温度範囲

• -84℉ up to 797℉

-29度から425度まで

ボディ構成

• Buttweld

コンプライアンス

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

テスト圧力

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

アプリケーション

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
