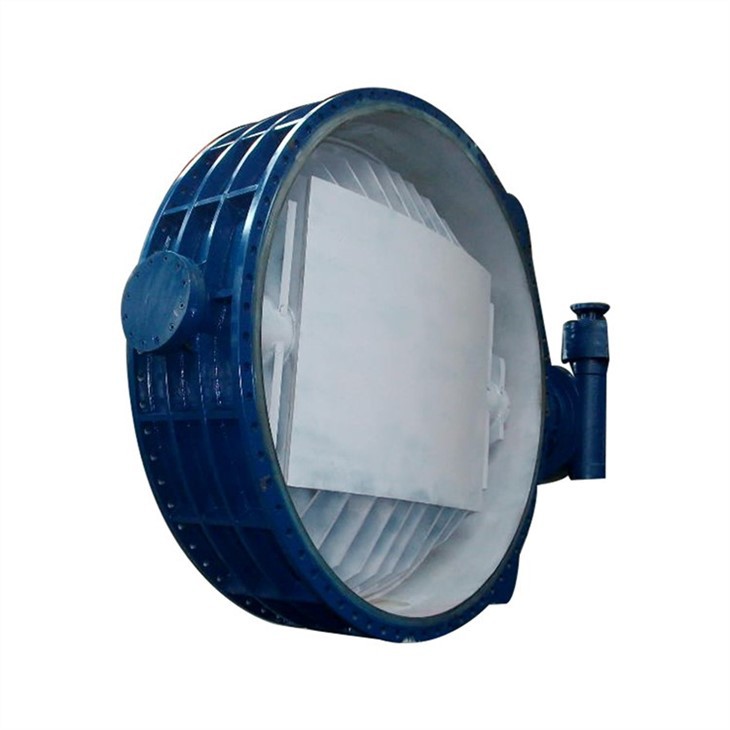

トリプルエキセントリックなマルチレベルハードシールバタフライバルブシリーズ製品は、長寿命、省エネバタフライバルブです。その構造は三次元の中心設計主義を採用し、弁の座席は堅く、柔らかいシーリング、絶妙な処理および高度な技術と互換性がある多層構造を採用する。この製品は、バルブ本体、バタフライプレート、マルチレベルバルブシート、バルブステム、トランスミッション機構などの主要コンポーネントで構成されています。そのため、冶金、電力、石油、化学工業、空気、ガス、可燃性ガス、給水、排水、その他の腐食性媒体パイプラインに広く使用されています。

本製品のバタフライ弁は三次元偏心原理を採用しているため、シール面の空間移動軌道が理想化され、シール面間の摩擦や干渉がなく、シール材が適切に選択され、バタフライバルブがシール性能と耐食性を有するようになる。、耐高温性と耐摩耗性が確実に保証されています。

デザイン機能+

·1.開口部のトルクは小さく、柔軟で便利で、省力で省エネです。

·2.三次元の芯付き構造は蝶板をよりきつく、より堅くする。そのシール性能は信頼でき、漏れのない。

·3.高圧抵抗、耐食性、耐摩耗性、長寿命など

·4. 再生可能なシーリングリング

·5. 吹き出し防止ステム

·6. 低排出パッキング

デザインスタンダード+

·デザイン: API 609

·対面: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

·フランジエンド: アスメ B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

·バット溶接端:ASME B16.25

·テスト: API598

·火災安全: API607 / API6FA

技術仕様+

·サイズ: 2"~80"(DN50~DN2000)

·クラス:150LB〜600LB / PN6〜PN100

·接続:ダブルフランジ/バット溶接/ラグ/ウエハー

·操作: ウォームギア /空気式アクチュエータ / 電動アクチュエータ

·温度:-100〜550°C

·用途:水処理/化学/発電所/鉄鋼産業

材料オプション+

·ボディ&ディスク:炭素鋼(WCB、LCB)

·ステンレス鋼(CF8、CF8M、CF3、CF3M) /

·デュプレックスステンレス鋼(4A、5A、6A) /

·ハステロイ合金(N-12MV、CW-12MW、CW-2M) /

·インコネル合金(CY-40,CW-6MC) /

·モネル合金(M35-1) /

·アルミニウム青銅合金(C95400、C95500、C95800、AB2C)

·ステム: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / インコネル-625 / ハステロイ-276 / チタン

·ディスクシール:ラミネートシール(SS316+グラファイト、SS316+PTFE、SS316+RPTFE)

·ボディシート:13Crサーフェージング/SS304サーフェーシング/SS316サーフェシング/STLサーフェシング
