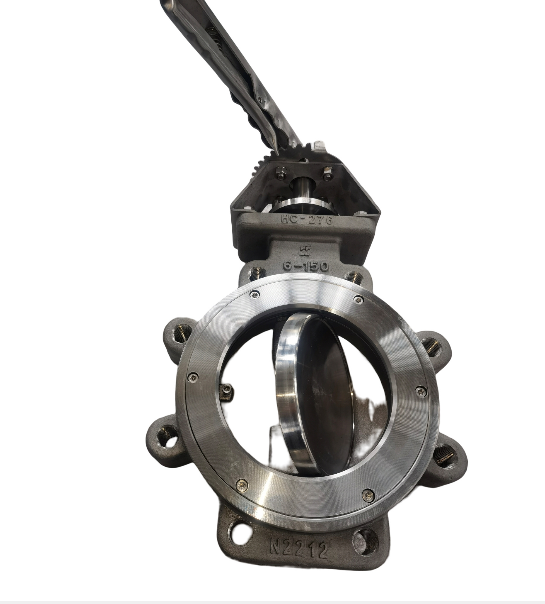

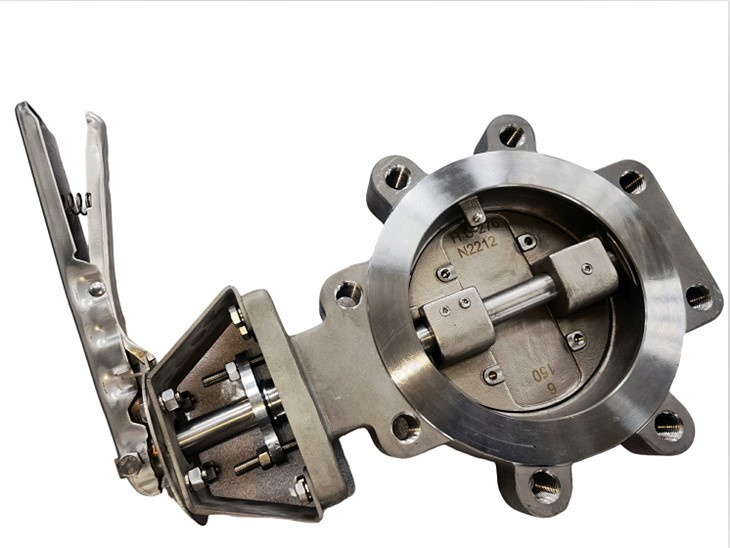

Taitubvソフトシール高性能バタフライバルブは、双方向1:1ゼロリーク機能を実現するために二重偏心設計を採用しています。バルブシートの始点では、偏心球状のバルブプレートはカム状の効果を生み出し、過度のトルクを伴わずにバルブシートをバルブシートから引き離すことができます。この効果は弁の座席の摩耗を減らし変形現象を最小にし、作動トルクを減らす。バルブが閉じられると、このカム状のアクションは、バルブプレートの回転運動を直線運動に変換し、バルブシートに効果的にバルブプレートを押し込み、バルブプレートとバルブシートとのH線接触をワイパーと接触させ、シールの場合に有効にするため、媒体中の不純物の蓄積を避けます。

弁板は弁茎の円錐面と一致し、一致する精度は高い。相当な負荷の下で、弁板を正確に閉じることができ、閉鎖は信頼でき、そして密封は安定している。

デザイン機能+

弁の座席はPTFEおよび弾性ゴムの利点を結合し、耐食性であり、弁の座席の耐用年数を延長する。

2.バルブシートポジショナーとバルブボディ溝設計は、バルブシートの正確かつしっかりとした位置を保証します。フルフェイスバルブシートポジショナーは、バルブシートの最大締め付け力を確保し、パイプロードシールを確保するために、バランスのとれた方法でバルブ本体に接続される高強度ボルトを使用します。

3.信頼性の高いシールと良好な支持力を持つバルブシートは、パイプライン媒体の圧力によって密封されます。パイプライン中圧が高いほど、シール力が大きくなります。低い圧力または真空の下で、ブースターバルブシート設計のこの種は、独自のエネルギー貯蔵の状態で、より良いシール性能を提供することができ、パイプライン媒体の圧力が減少し、エナジャイザーのエネルギー貯蔵が減少し、合理的かつユニークな設計は、バルブのより長い耐用年数を保証します。

4. パイプラインメディアに対して双方向の気密シール機能を提供します。

5.バルブシート自体は、中程度の温度変化とパイプライン圧力に自己調整する能力を持っているので、バルブシートの摩耗を最小限に抑えます。

6.バルブシートは交換が簡単です。バルブシートポジショナーを取り外すだけで、バルブプレートを閉じた位置に回した後、バルブ本体の溝に新しいバルブシートアセンブリを配置し、バルブシートポジショナーを使用してバルブ本体にしっかりと接続します。.

デザインスタンダード+

·デザイン: API 609

·対面: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

·フランジエンド: アスメ B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

·バット溶接端:ASME B16.25

·テスト: API598

·火災安全: API607 / API6FA

技術仕様+

·サイズ: 2"~64"(DN100~DN1600)

·クラス:150Lb〜1500Lb / PN6〜PN250

·接続:ダブルフランジ/ラグ/ウエハー(要望に応じてバット溶接)

·操作:マニュアル/ウォームギア/空気式アクチュエータ/電動アクチュエータ

·温度:-60°C~+180°C

·用途:空気分離/蒸気/オフショアプラットフォーム/化学品/石油&ガス/太陽熱電気

材料オプション+

·本体:炭素鋼(WCB、LCB、WC6、WC9、C5) /

·ステンレス鋼(CF8、CF8M、CF3、CF3M) /

·デュプレックスステンレス鋼(4A、5A、6A) /

·ハステロイ合金(N-12MV、CW-12MW、CW-2M) /

·インコネル合金(CY-40,CW-6MC) /

·モネル合金(M35-1) / モネル400

·アルミニウム青銅合金(C95400、C95500、C95800、AB2C)

·ディスク:ステンレス鋼(CF8、CF8M、CF3、CF3M) /

·デュプレックスステンレス鋼(4A,5A,6A)ハステリー合金(N-12MV,CW-12MW,CW-2M)/

·インコネル合金(CY-40,CW-6MC) /

·モネル合金(M35-1) /

·アルミニウム青銅合金(C95400、C95500、C95800、AB2C)

·ステム:SS420 / 17-4PH / F53 / XM-19 / モネル-K500 / インコネル-625 / ハステリー-276

·ボディシート:PTFE /RPTFE
