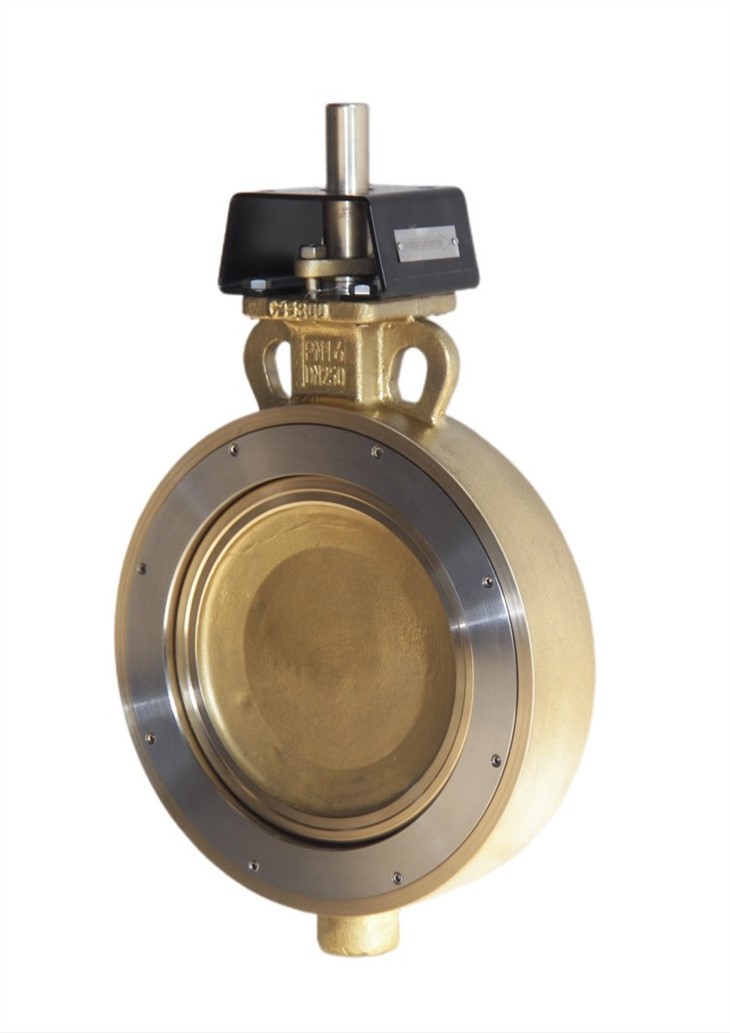

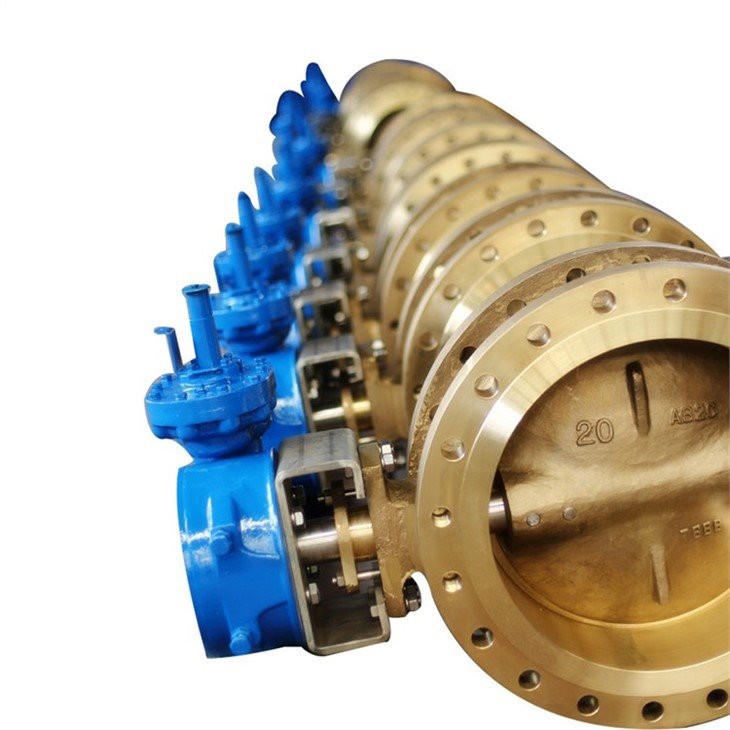

冶金業界の酸素パイプラインの開閉装置として、酸素バルブには他の一般的なバルブと比較して多くの特に厳しい要件があります。酸素は可燃性で爆発性の危険な製品であるため、事故を防ぐために、漏れ防止、帯電防止、および火花防止が必要です。構造に関しては、設計は次のとおりです。摩擦のないシール。シールペアの摩耗、パッキンの摩耗、上部シールの摩耗を効果的に低減します。静電気の火花を防ぐために、接地ネジがサイドフランジに取り付けられています。バルブステムの露出部分は、防塵・防油である必要があります。バタフライバルブには、優れたシール性能、軽くて柔軟な操作、安全性と信頼性、および長い耐用年数という利点があります。

デザイン機能+

酸素バルブ設計に関連する規制と基準

設計は、GGquot;鉄鋼企業における酸素パイプネットワークのいくつかの規制GGquot;に準拠する必要があります。 1981年に冶金省によって発行され、GG quot; Oxygen and Related Gas Safety Technical Regulations" （GB16912-1997）、GGquot;酸素ステーション設計コードGGquot; （GB50030-91）およびその他の規制と規格の要件。

（1）炭素鋼管内の酸素の最大流量は、標準要件を満たす必要があります。

（2）火災を防止するために、銅ベースの合金またはステンレス鋼パイプラインのパイプ直径の5倍以上、1.5m以上の長さのセクションを酸素バルブの後に接続する必要があります。

（3）酸素パイプラインには、エルボと分岐をできるだけ少なくする必要があります。使用圧力が0.1MPaを超える酸素パイプラインエルボは、バルブフランジにスタンプする必要があります。分岐ヘッドの気流方向は、メインパイプの気流方向に対して45°から60°の角度にする必要があります。

（4）突合せ溶接された凹凸フランジでは、酸素フランジの難燃性の信頼性の高いシール形態であるOリングシールとして赤銅溶接線が使用されています。

（5）酸素パイプラインには優れた電気機器が必要であり、接地抵抗は10Ω未満であり、フランジ間の抵抗は0.03Ω未満である必要があります。

（6）酸素パイプラインのパージと交換を容易にするために、ワークショップのメイン酸素パイプラインの端にベントパイプを設置する必要があります。長い酸素パイプラインが作業場の調整バルブに入る前に、フィルターを取り付ける必要があります。

酸素バルブ設置時の注意事項

（1）酸素と接触する部分はすべて厳重に脱脂し、脱脂後はオイルフリーの乾燥空気または窒素を使用して吹き付けてください。

（2）溶接には、アルゴンアーク溶接またはアーク溶接を使用する必要があります。

酸素バルブ操作上の注意

（1）酸素バルブはゆっくり開閉してください。オペレーターはバルブの側面に立ち、一度にすべてを開く必要があります。

（2）パイプラインを吹き飛ばすために酸素を使用したり、漏れや圧力をテストするために酸素を使用したりすることは固く禁じられています。

（3）運営チケット制度を実施し、運営目的、方法、条件を事前に詳細に説明・規定する。

（4）バルブ前後の圧力差が0.3MPa以内になると、直径70mm以上の手動酸素バルブが作動します。

酸素バルブのメンテナンスに関する注意事項

（1）酸素パイプラインは、3〜5年に1回、頻繁にチェックおよび保守し、錆を除去して塗装する必要があります。

（2）パイプラインの安全弁と圧力計は、年に一度、定期的に点検する必要があります。

（3）接地装置を完成させます。

（4）熱間加工の前に、交換とパージを行う必要があります。吹き込みガスの酸素含有量が18％から23％の場合、認定されます。

（5）バルブ、フランジ、ガスケット、パイプ、および継手の選択は、GGquot;酸素および関連ガス安全技術規則GGquot;の関連規制に準拠する必要があります。（GB16912-1997）。

（6）技術ファイルの作成、列車の運行、オーバーホールおよび保守要員。

酸素バルブのその他の安全対策

（1）安全に対する建設、保守および運用要員の重要性を高める。

（2）管理者の警戒を強化する。

（3）科学技術のレベルを向上させる。

（4）酸素供給プログラムを継続的に改善します。

設計基準+

・デザイン：API609・

・対面：API609、ISO5752-20、ISO5752-13、DIN F4、EN558

・フランジエンド：ASME B16.5、ASME B16.47、EN1092-1、GOST 12815、Gost 33259、MSS SP44

・突合せ溶接終了：ASME B16.25

・テスト：API598

・防火金庫：API607、API6FA

技術仕様+

・サイズ：2” 〜48”

・クラス：150Lb〜900LbまたはPN6〜PN160

・温度：100℃〜280℃〜420℃〜600℃

・接続：ダブルフランジ、ラグ、ウェーハ

・操作：ウォームギア、空気圧アクチュエータ

・アプリケーション：鉄鋼業、冶金、石油化学、化学工業

材料オプション+

・本体：ステンレス、F304、F316、F321、CF8C、アルミ青銅、真ちゅう、ASTM A494 M-35-1、UNS N24130、M30C、N06625、モネル400、モネルK500、INCONEL625など。

・ディスク：ステンレス鋼、SS304、SS316、SS321、CF8C、アルミニウム青銅、真ちゅう、モネル400、INCONEL625など。

・ステム：モネルK500、INCONEL625、C63200、XM-19

シート：PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316、SS + STL、SS +窒化
