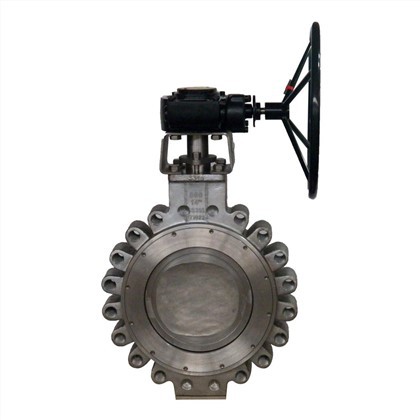

高性能バタフライバルブシリーズ5000

ディスクが近づくと、シートは-非圧縮になります。

ライン圧のない、閉じた位置にあるディスク。

ディスクを閉じた位置に置き、ライン圧力を上流から加えます。

ディスクを閉じた位置に置き、ライン圧力を下流から加えます。

平方

Square valve-to-operator connection applied t o ISO5211 pneumatic actuators and electic a ctuactors 2"-28" default connection as square, key type is available. 28"-60" default connecti on is KEY type.

グランドフランジ

外部漏れを防ぐために、パッキングランドに荷重をかけます。 完全に調整可能。

梱包

ソフトシート：シェブロン設計のTFEは、バルブネックから完全なASME静水圧シェルテスト圧力（CWPの150％）までの外部漏れを防ぎます。メタルシート：一般的な材料は、最大232ヒールのTFEと最大482度のグラファイトです。

火災-安全：一般的な材料はグラファイトです。

ウェッジリング

ステンレス鋼バンドは、バルブ本体とリテーナリングの間に固定ネジで挟まれ、リテーナリングをバルブの所定の位置に固定します。

ウェッジピン

ディスクシャフトの確実な機械的取り付けを提供します。

オーバートラベルストップ

ディスクが間違った象限に回転するのを防ぎます

ネジを設定する

コーンポイントネジはウェッジリングを外側に押し出し、シートリテーナを30バルブサイズの所定の位置にロックします。

リテーナーリング

バルブのシートを保持します。 標準の表面仕上げは125〜200 AARHで、標準ガスケットとスパイラル巻きガスケットの両方の設計と互換性があります。 外径はガスケットシール面内に凹んでおり、外部からの漏れを防ぎます。

ブローアウトプルーフシャフト

'Solid shaft provides alignment and rigid supp ort for disc. 17-4PH and 316 materials are av ailable.

パッキングランド

-部品をグランドフランジから分離し、パッキングに対する負荷分散が不均一になるのを防ぎます。

ベアリング

ソフトシート：ディスクの上下両方で、-アリングは複合設計です：エポキシ-ガラスフィラメントワインドリングにPTFEが接着されています。

シャフトの位置合わせに使用され、容量が大きく、重量が小さく、摩擦係数が低くなります。金属シート：ディスクの上下両方で、ベアリングは複合設計になっています。大容量、低摩耗、低摩擦係数。火災-安全：ディスクの上下両方で、リングは複合設計になっています。316はデュポンのPTFE巻きリングに接着されています。 シャフトの位置合わせに使用され、大容量、低摩耗、低摩擦係数を備えています

体

ウェーハまたはラグ構成のASMEB16.34設計。

DISC

ソフトシート：360度の途切れのない球形のエッジでシーリング。 プロファイルは、最大の流量と等しいパーセンテージの制御のために設計されています。

シート

Soft Seat: Patented bi-directional seat with e ■ncapsulated elastomeric o-ring core for resilie ncy. Common seat materials include TFE, RT FE and UHMWPE.

メタルシート：メタルバック-アップリングを備えた特許取得済みのメタルシート。

火災-安全：特許取得済みの双方向ソフトシート設計により、通常の操作での漏れがゼロ-で、火災後の金属-から-への金属シール、 orexceeding業界のjfc-安全な仕様を満たす。
