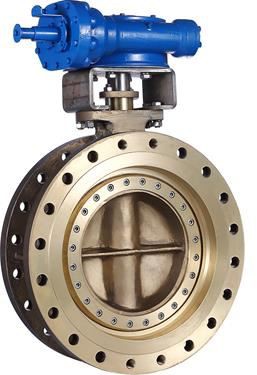

トリプルオフセットバタフライバルブシリーズ3000カタログ

トリプルオフセットバタフライバルブは、厳しい作業条件に対応するプロフェッショナルなバルブソリューションをお客様に提供します。お客様の要件を満たすために、さまざまな媒体に適した耐食性、低温または高温耐性、耐摩耗性、特殊材料のバルブを提供してきました。 私たちは、石油ガス、発電、鉱業、化学、食品飲料、海洋産業と緊密に協力して、彼らのニーズを予測し、彼らの期待を超えています。

トリプルオフセットバタフライバルブは、双方向のゼロリーク高性能を提供し、他のクォーターターンバルブではこれまで利用できなかった技術を使用して、新しい業界カテゴリを流しました。

製品の性能と顧客サービスの両方の品質を維持および改善するという強いコミットメントは、当社の経営方針に内在しています。

ゼロリークとは、既存の国際規格に従って高圧で水を使用し、低圧で空気を使用してテストした場合に、目に見えるリークがないことを意味します。

バブルゼロリーク：

ディスクシールリングは、ディスクラミネートシールエッジに均等に負荷されたトルク力によって実現されました。これは、API598に準拠した静水圧テストと空気テストの両方で漏れをゼロにする機能を備えています。

低摩擦：

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

再生可能シール：

シールリングは、偶発的な損傷の後でそれぞれ維持および交換することができます。この交換可能なシールリングは、信頼できるタイトなシールとより長い耐用年数を可能にします。

お金のための最高の価値：

バタフライバルブ（TOBV）は、制御業界で利用可能な最高の品質と最高の価値を提供します。 これらのバルブの独自の設計により、現場での堅牢な信頼性と非常に簡単なメンテナンスが可能になります。 そのため、お客様のコストを削減しながら、最高の価値を提供します。独立した内部テストにより、100、000サイクルを超えるバブル-タイトなシャットオフにより、優れた耐用年数が証明されました。

3種類のシールデザイン：

トリプルエキセントリックバタフライバルブは、一方向ラミネートシール、双方向ラミネートシール一方向ソフトシールをお客様に提供します

オフセット1

シャフトはシール面の後ろに配置され、連続したシートパスを提供します。

オフセット2

シャフトはパイプ/バルブの中心線の片側に配置され、90度の開口部でシートからシールを移動できるようにします。

オフセット3

シートとシールコーンの中心線は、パイプ/バルブの中心線に対して傾斜しています。 この3番目のオフセットは、摩擦を完全に排除します。

建設資材

体：	炭素鋼（A216 WCB、A352 LCB、A217 WC6、A217 WC9、A217 C5）/ステンレス鋼（A351 CF8、A351 CF8M、A351 CF3、A351 CF3M）/二重ステンレス鋼（A995 4A、A995 5A、A995 6A）/ハステロイ（A494 N-12MV、A494 CW-12MW、A494 CW-2M）/インコネル合金（A494 CY-40、A494 CW-6MC）/モネル合金（A494 M35-1）
ディスク：	炭素鋼（A216 WCB、A352 LCB、A217 WC6、A217 WC9、A217 C5）/ステンレス鋼（A351 CF8、A351 CF8M、A351 CF3、A351 CF3M）/二重ステンレス鋼（A995 4A、A995 5A、A995 6A）/ハステロイ（A494 N-12MV、A494 CW-12MW、A494 CW-2M）/インコネル合金（A494 CY-40、A494 CW-6MC）/モネル合金（A494 M35-1）
幹：	A276 420 / A705 17-4PH（A564 630）/ A276 XM-19 / A182 F53 /S20910/ハステロイ-276/インコネル625/K500
ボディシート：	本体はシート/13Cr電極表面仕上げ/SS304電極表面仕上げ/SS316電極表面仕上げ/STL電極表面仕上げ
ディスクシール：	SS316プラスグラファイト/SS316プラスPTFE/インコネル625プラスPTFE/PTFE / RPTFE / PCTFE

サイズ範囲

• 4"80" (DN100DN2000)

圧力定格

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN（mm）	NPS（インチ）	プレッシャー
Class150	Class300	Class600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

温度範囲

• -140℉ up to 842℉; -60 degree up to 450 degree

ボディ構成

• Lug

• Double Flanged

• Wafer

• Butt weld

コンプライアンス

バルブの設計：	API 609
面と向かって：	ISO 5752-20 / ISO 5752-13 / DIN F4
繋がり：	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
テスト：	API 598
製造品質：	ISO 9001 / ISO 15848

テスト圧力

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

実際、お客様は既存のゲート、ボール、グローブバルブを定期的に交換することで、設置コストを削減しながら、スペースと重量を大幅に削減しています。

トリプルオフセットバルブは、確実な遮断が必要なすべてのアプリケーションで広く使用されています。 クォーターターン設計と非常に低い実行トルクにより、正確な流量と圧力の制御も可能になります。 私たちのバルブを使用すると、2つの異なるバルブの通常の必要性に対して、真の分離および制御機能を1つの製品に組み合わせることができます。

パフォーマンスチャート

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

所有コストを最小限に抑えるプレミアム品質のバルブ

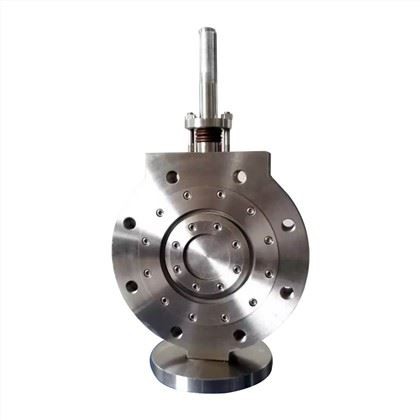

通常、プレミアム製品をコスト削減と関連付けることはありません。 ただし、フローティングシートBI-方向性シールトリプルオフセットバタフライバルブでは、現実はかなり異なります。

では、バルブを取り付けて操作を開始するとどうなりますか？ フローティングシート双方向シールトリプルオフセットバルブは、実質的にメンテナンスフリーになるように設計されており、ほとんどのアプリケーションで計画的なメンテナンスを必要とせず、ライフサイクル全体で追加のコスト削減を実現します。

既存のバルブをフローティングシートBI-方向シールトリプルオフセットバタフライバルブと安全に交換してください。

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

バルブを使用すると、システム障害を減らし、全体的な安全度レベル（SIL）を向上させることもできます。 実際、適切なアクチュエータを選択したフローティングシート双方向シールトリプルオフセットバルブを使用することにより、必要な保護機能を支援するように製品を構成することができます。
