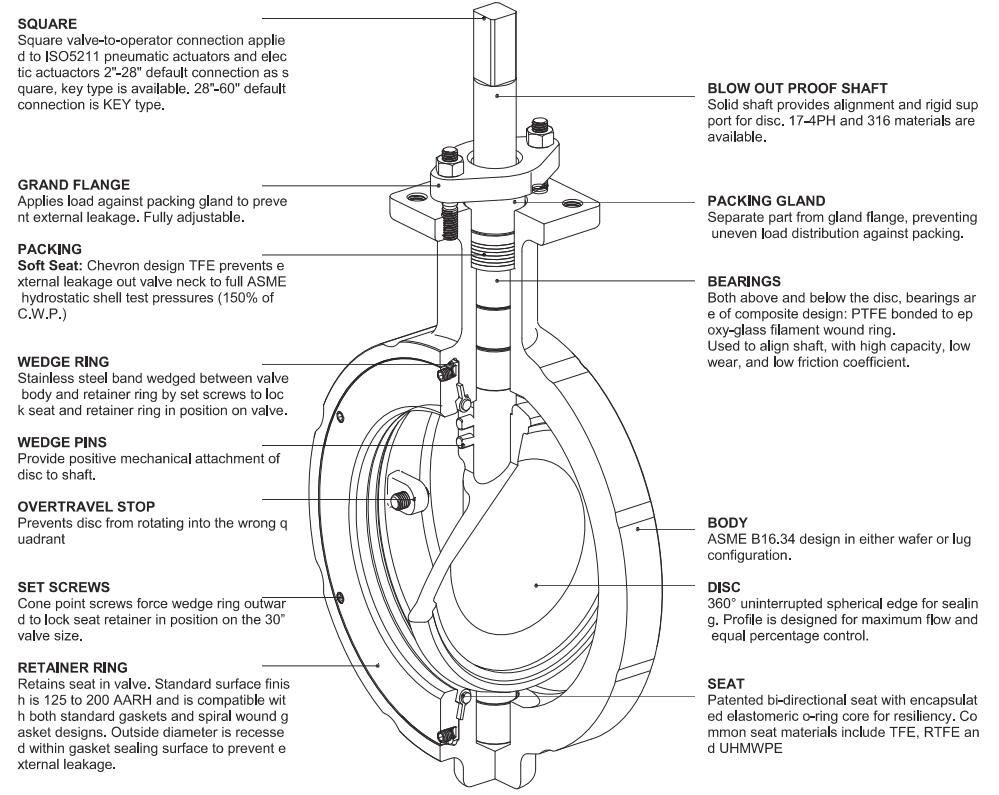

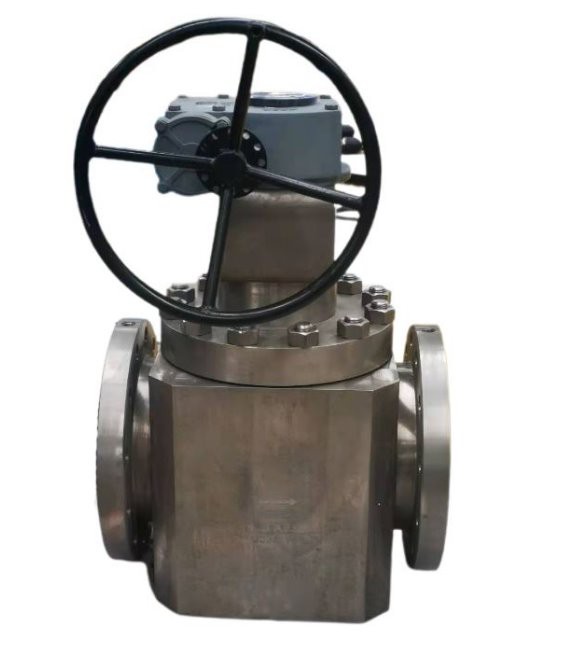

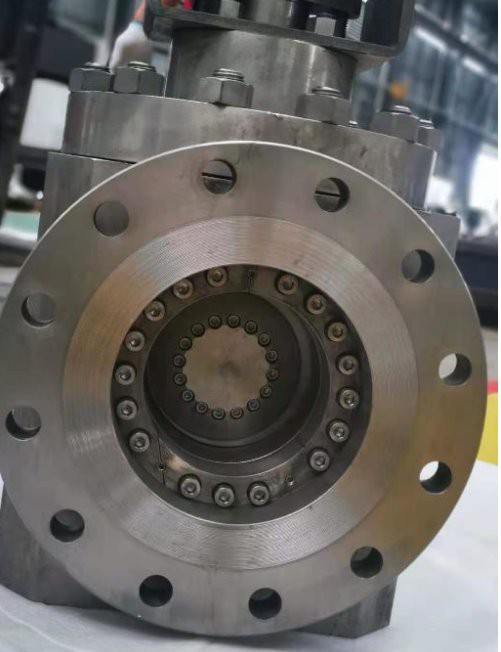

チタンバタフライバルブカタログ

ディスクオープン

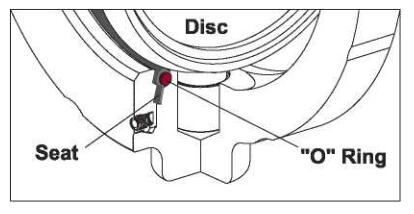

ディスクとシートはかみ合っていません。 この位置では、シートのシューアイダーは、o-リングの圧縮によってキャビティショルダーに対して前方に配置されます。

シートはシートキャビティの側面に埋め込まれ、アンカー溝領域のガスケットとして機能します。 シートキャビティは、プロセス流体からの露出から密閉され、シートを摩耗や摩耗から保護します。 シートによって完全にカプセル化されているo-リングも、プロセス流体への暴露から隔離されています。

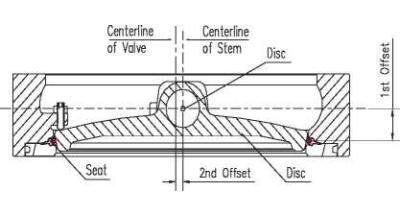

ディスクを閉じ、自己-通電シール

チップバルブディスクとそれ自体がかみ合っており、プロセス流体は低圧下にあります。 シートタングよりも大きな直径を持つディスクのエッジは、シートの動きを半径方向外側に向け、シートを空洞の収束する側壁に対して圧縮させます。 エラストマーのリングは、ディスクによって圧縮および平坦化されるときに、ディスクとシートタングの間に機械的な予圧-を与えます。 これは、真空-から-60psiでシールするためのseif-通電モードです。

シートが半径方向外側に移動すると、シートの肩がキャビティの肩から離れ、キャビティがプロセス媒体に向かって開きます。

ディスクを閉じ、圧力-通電シール

（上流席）

ディスクを閉じ、圧力-通電シール

（下流席）

ソフトシートバルブは双方向-です（場合によっては、行き止まりのサービスのためにこの配置を操作するために変更が必要になることがあります）。

キャビティとシートの側壁は対称的に設計されており、シートをディスクに移動させて閉じ込め、直接移動させて、逆方向のライン圧力で動的にシールします。 ディスクエッジは球のセグメントであり、パイプラインの圧力でいずれかの方向にシールするために、ディスクエッジに向かって角度が付けられています。

推奨される取り付け方向は、シートアップストレムです。
