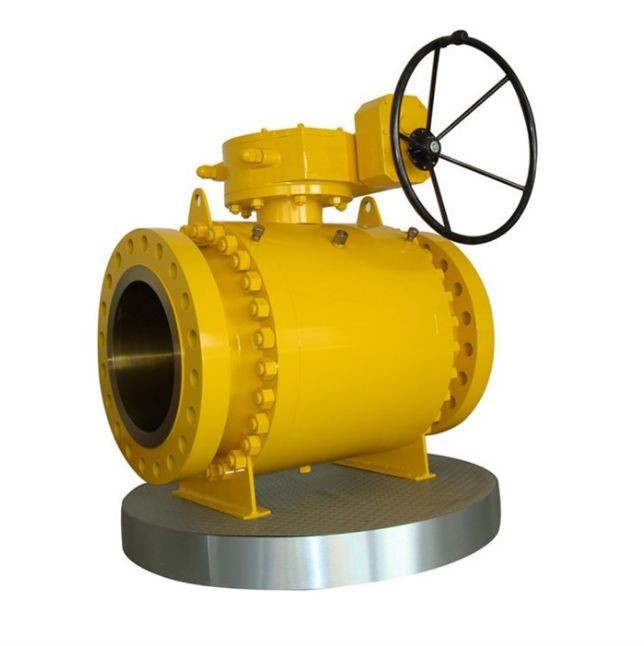

トラニオンマウントボールバルブパンフレット

A.ダブルブロックとブリード機能

 trunnion mounted ball valve generally use front ball sealing design structure. Two seats can separately blocks the media of the inlet and outlet to achieve double isolation.When the ball valve is closed,even apply pressure on both inlet and outlet of the valve,the body cavity and channels are biocked,the remaining media in the body cavity can be released.

体腔内の液体が温度上昇によりガス化して異常に高圧になると、押すことで体腔内の培地を放出することができます

バルブとパイプラインの安全性を確保するための作用力によるシート

 trunnion mounted ball valve can supplies a Selective design of double ways sealing structure.The two Seats can separately blocks the medium both in the inlet And outlet,they can also block the medium of cavity,which can achievethe二重隔離の機能。バルブが閉じている場合、入口、出口キャビティの媒体が隔離され、出口は入口シートの漏れ時にもシールを確保するため、バルブには2つの二重シール機能があります。

B.体腔の手動および自動圧力解放

残りの媒体はブリードバルブによって放出され、体腔内に含まれる液体媒体が温度上昇によりガス化して異常に高い圧力を引き起こすと、媒体圧力が設定値を超えると安全な子牛が自動的に開き、安全を確保しますバルブとパイプラインの。

O -リングシールと金属グラファイト巻きガスケットは、火災の危険性があり、シートシアーリング、シールガスケット、O-リングシールなどのシール要素が作成されたTIPVALVEボールバルブのシールシートに取り付けられています。ゴム、テフロンなどの非-金属材料が損傷している場合、外部の金属グラファイト巻きガスケットが補助シールを提供します。 シートのシールリングが損傷すると、金属シートがボールと自動的に結合して、スプリングthyustの下で金属シールになり、バルブの内部漏れと外部漏れを効果的に制御できます。バルブの設計は、規格の要件に完全に準拠しています。また、API 607、APL6FA BS6755、およびJB / T6899の規制により、API607の耐火-試験にも合格しています。

ステムは防噴構造を採用しており、下端が大きく、上端が小さいステムは、上端カバーとボルトで配置されており、バルブキャビティ内の圧力が異常な場合でも、媒体によってステムが吹き飛ばされることはありません。

5.帯電防止設計

バルブの設計は、静的な-防止スプリングと小さなボールをボールとステムのステムの間に設定し、カバープレートをパッキングすることで、ボールとステムのステムとボディの間の電気的導通と摩擦によって生成される定常電気を維持することで、抗定常要件を満たします。ボールとシートのスイッチを地面に接続することで、静電気による火花による火災の危険や爆発などのリスクを軽減します。

DN150（nps 6）以上のトラニオン搭載ボールバルブの場合、ステムとシートにシーリンググリース注入装置が取り付けられています。DN125以下のトラニオン搭載ボールバルブの場合、シーリング注入装置は、シーリングリングがお客様の要件に応じて設置できます。ステムのO-リングシールが誤って損傷している場合、シーリングインジェクターを介してシーリンググリースを塗布して、シートとステムのシールリングからの媒体の漏れを防ぐことができます。

7.ガス爆発防止シールリング

ガス媒体で使用されるcl900以上のバルブには、突然の圧力解放によってゴムシールが損傷するリスクを減らすために、防爆-ガス-爆発ゴムシールを選択します。

ソフトシール構造

Simole構造の信頼性の高いシーリングと幅広いアプリケーション範囲の低コスト。

O -リングシール構造：

Reliable sealing low torque it can meet the user's requirement on high sealing reliability and low torque occasion.

金属同士の構造：

粒子を含む媒体の作業条件を満たし、主に上記の2つのシール方法に適さない場合を置き換えます。
