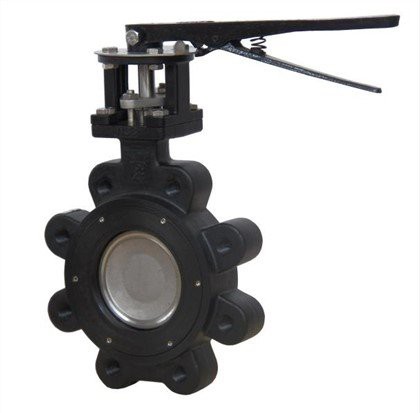

公称圧力 (PN) とクラス アメリカ ポンド スケール (Lb) は両方とも圧力を表します。違いは、それらが表す圧力が異なる基準温度に対応することです。 PN ヨーロッパ システムは 120 度に相当する圧力を指しますが、クラス アメリカ規格は 425.5 度に相当する圧力を指します。したがって、エンジニアリングの交換では、圧力変換のみを使用すべきではありません。たとえば、CLass300 は圧力のみを使用して 2.1MPa に変換する必要があります。ただし、温度を考慮すると、対応する圧力が増加します。素材の温度・耐圧試験により5.0MPa相当となります。
バルブ方式には2種類あり、1つはドイツ（中国を含む）に代表される「呼び圧力」方式で、室温（中国では100度）での許容使用圧力に基づいています。ドイツでは120度）。 1つは米国に代表される「温度圧力方式」で、ある温度における許容使用圧力で表されます。米国の温度圧力システムでは、260 度に基づく 150Lb を除き、他のすべてのレベルは 454 度に基づいています。 150ポンドクラス(150psi=1MPa)のNo.25炭素鋼バルブの許容応力は260℃で1MPaであり、室温での許容応力は1MPaを大きく上回る約2.0MPaです。したがって、一般的に、米国規格の 150Lb に対応する公称圧力レベルは 2.0MPa、300Lb に対応する公称圧力レベルは 5.0MPa などとなります。 したがって、圧力に応じて公称圧力および温度圧力レベルを任意に変更することはできません。変換式。
PN は圧力に関する数値コードであり、参照に便利な円整数です。 PNは室温相当のおおよその耐圧MPaであり、中華バルブで一般的に使用される呼び圧力です。炭素鋼のバルブ本体を備えた制御バルブの場合、200 度未満の用途での許容可能な高い作動圧力を指します。鋳鉄製バルブ本体の場合、120 度未満の用途で許容される高い作動圧力を指します。ステンレス鋼のバルブ本体を備えた制御バルブの場合、250 度未満の用途での許容可能な高い作動圧力を指します。使用温度が高くなると弁体の耐圧が低下します。アメリカの標準バルブは、特定の金属の温度と圧力を組み合わせた計算結果である公称圧力をポンドで表します。 ANSI B16.34 の規格に従って計算されます。ポンドスケールと呼び圧力が 1 対 1 に対応しない主な理由は、ポンドスケールと呼び圧力の温度基準が異なるためです。通常はソフトウェアを使用して計算しますが、スケールを確認するための表の使い方も知る必要があります。日本では主に圧力レベルを示すためにK値を使用します。ガス圧力については、中国では通常、kg 単位を使用して (「仁」ではなく) 質量単位の「キログラム」を使用して説明します。対応する圧力の単位は「kg/cm2」で、1キログラムの圧力は1平方センチメートルに作用する1キログラムの力です。同様に、海外と比較して、ガスの圧力の単位は「psi」が一般的に使用されており、その単位は「1ポンド/平方インチ」、英語では「ポンド/平方インチ」です。しかし、より一般的に使用されるのは、その質量単位であるポンド (Lb.) を直接指すことです。実際には、Lb. です。先ほど述べたポンド力です。すべての単位をメートル単位に置き換えると、1 psi=1 ポンド/インチ 2 ≈ 0.068 bar、1 bar ≈ 14.5 psi ≈ 0.1 MPa と計算でき、ヨーロッパやアメリカなどの国では単位として psi が一般的に使用されます。 Class600とClass1500には、欧米規格に対応した2つの異なる値があります。 11MPa（600ポンド級に相当）は、ISO7005-1992 Steel Flanges;に規定されている欧州のシステム規制です。 10MPa（600ポンド級に相当）は米国のシステム規定であり、ASME B16.5に規定されています。したがって、600 ポンドレベルが 11MPa または 10MPa に相当するとは絶対に言えず、システムごとに規制が異なります。
バルブシステムには主に 2 つのタイプがあります。1 つはドイツ（中国を含む）に代表される「呼び圧力」システムで、室温（100 度）での許容作動圧力に基づいています。中国とドイツでは120度）。 1つは、米国における特定の温度における許容使用圧力に代表される「温度圧力」方式です。米国の温度圧力システムでは、260 度に基づく 150Lb を除き、他のすべてのレベルは 454 度に基づいています。たとえば、150ポンドの許容応力。 25 炭素鋼バルブの 260 ℃での応力は 1MPa ですが、室温での許容応力は 1MPa よりはるかに大きく、約 2.0MPa です。したがって、一般的に、米国規格の 150Lb に対応する公称圧力レベルは 2.0MPa、300Lb に対応する公称圧力レベルは 5.0MPa などとなります。 したがって、圧力に応じて公称圧力および温度圧力レベルを任意に変更することはできません。変換式。
