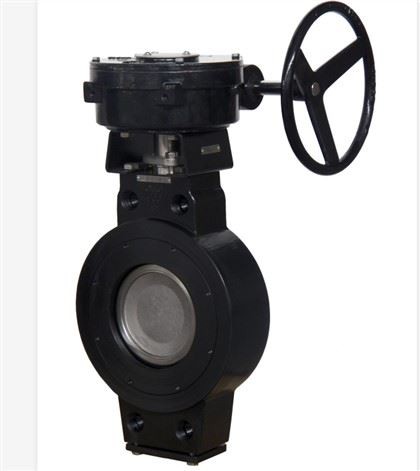

機能と利点

TIPBVダブルオフセットバタフライバルブは、水処理施設、パイプライン、ポンプステーション、および産業環境で高性能を発揮するように設計された、頑丈で信頼性の高い弾力性のあるシート式ダブルオフセットバルブです。このハイスペックバルブは、溶接オーバーレイされたボディシート、革新的なドライシャフト、および融着エポキシコーティングで長持ちするように作られています。

AWWA標準C504に完全に準拠しています。

すべてのTIPBVダブルエキセントリックバタフライバルブはAWWAC504に準拠しており、ほとんど注意やメンテナンスの必要がなく、長い耐用年数を実現するように設計されています。ステンレス鋼シャフトは耐食性があります。 Chevro n V -タイプのパッキンは、調整なしでバルブの寿命を延ばすために使用されます。

低トルク：

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

現場交換可能なラバーシート：

特別に配合されたブナNシートは、ステンレス鋼の球形ディスクエッジに対して360度完全にシールします。独自の溝付き-シート設計と、ディスクの幅広で球形のシートエッジにより、ディスクの閉鎖耐性が向上します（漏れのない閉位置で中心から最大1度ずれます）。シートは、金属製のハードウェアを使用せずに、キャストエポキシコンパウンドによってボディ内で機械的に再調整されます。これにより、シートは均一な接触圧力でディスクの正確な半径に確実に適合します。それは完全に現場で調整可能で交換可能です。

メンテナンスのしやすさ：

ダブルオフセット設計では、ゼロから最小限のメンテナンスが必要です。ベアリングカバーにより、ユーザーはパイプラインを脱水することなくウォームギアを取り外すことができます。シールの交換または修理の場合、エポキシ注入や専門の技術者を必要とせずに、一般的なツールを使用して現場で行うことができます。

構造と利点

設計基準

バルブの設計：

EN593 / AWWA C504

面と向かって：

EN558-1 / ANSI B16.10

フランジ接続の終了：

EN1092 / ANSI B16.47 / ANSI B16.5

上部フランジ接続：

ISO 5211

タイプ		ソフトシール偏心バタフライバルブ			AWWAC504バタフライバルブ
呼び径（DN /インチ）		600-3000	100-2600	100-1200	3"-72"
公称圧力（PN / PSI）		0.6	1 0	1.6	150PSI
テスト圧力	シーリング	0.66	11	1.76	165PSI
	シェル	0.9	1 5	2.4	225PSI
使用温度（度）		-10-80			-10-80
適切なメディア		淡水、下水、海水など。

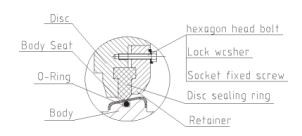

シーリング構造と特徴

技術仕様

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

主要部品材料

番号、	名前	素材
	ブッシング	ZCuZn38Mn2Pb2、F4バッキング鋼
2	ボトムシャ	304 416 420 431
3	ディスク	QT450-10 A536 65-45-12
4	テーパーピン	304 416 420 431
5	Top sha代	304 416 420 431
6	体	HT200 A126ClassB QT450-10 A536 65-45-12
7	梱包	NBR EPDM
8	リテーナー	QT450-10 A536 65-45-12 Q235-A Gr33
9	ディスクシールリング	NBR EPDM
10	ボディスチールリング	316
11	シールリング	NBR EPDM

A：ボディ

高強度材料でできており、変形が少なく、悪い作業条件に適応します。

B：ボディシーリングリング

ステンレス鋼のシーリングリング、本体の一体型ローリング、高精度、耐摩耗性、長寿命。

C：ディスクシーリングリング：

Tタイプのシーリングラバーリング、成形フォームを統合、高精度、双方向シールに到達します。

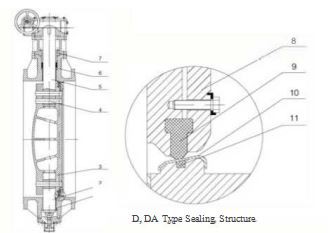

D、DAタイプのシーリング構造

E：テーパーピン

高精度、シャフトとディスクを効率的に接続します

F：ピン-シーリングリング

テーパーピンを確実に固定し、落下を防ぎ、

G：パッキングランド

上軸固定位置に到達し、シールリングを固定します。

H：O-リング

マルチプレックス。-リングはステムエンドの漏れを防ぐことができます。

I：ブッシング

潤滑剤と摩擦係数の小さい素材でできており、シャフトを支え、回転トルクを低減します。

J：シャフト

高強度ステンレスシャフトはトルクを効果的に発揮します。

K：ワッシャーを着用

スプリントリングとシャフトショルダーの摩耗を防ぎ、回転トルクを減らし、シャフトが正しい位置にあることを確認します。

L：O-リング

端部の漏れを効率的に防ぎます。

M：ボトムカバー

スプリントリングをサポートすることで、ディスクの落下を防ぎ、シール性能を確保します。

N：スプリントリング

シャフトが正しい位置にあることを確認します。

全体の寸法と重量

PN10（単位：mm、Kg）

DN	ギアオペレーター	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	重さ
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

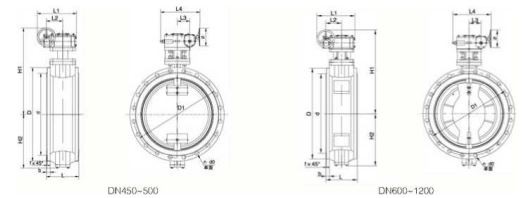

PN10（単位：mm、Kg）

DN	ギアオペレーター	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	重さ
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

全体の寸法と重量

PN6 / PN10（単位：mm、Kg）

プレッシャー	DN	ギアオペレーター	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	重さ
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

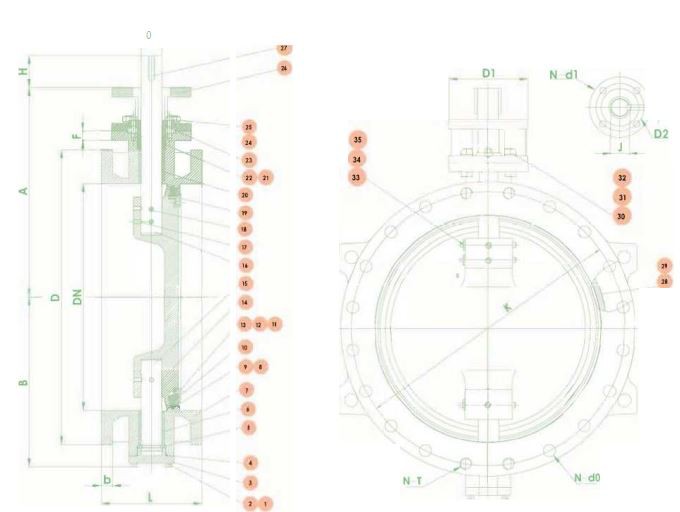

AWWAC504バタフライバルブの主要部品材料

番号。	名前	数量	素材	ノート
1	スプリングガスケット	8	304
2	六角ボルト	8	304
3	ボトムカバー	1	ASTMA536
4	ボトムカバーシール	1	EPDM	NBR
5	バイセクトリング	1	304
6	LowerBushing	1	316プラステフロン
7	体	1	ASTMA536
8	ボディシール	1	EPDM	NBR
9	ボディシーリングスチールリング	1	316L
10	ディスクシール	1	EPDM	NBR
11	六角ボルト	40	304
12	外部タブガスケット	1	304
13	内部六角フラットエンド締付けねじ	20	304
14	ディスク	1	ASTMA536
15	下部シャフト	1	SS304
16	アッパーシャフト	1	SS304
17	Rperエンドスクリュー	3	SS304
18	テーパーピン	3	304

2.	名前	数量	素材
19	プレッシャーリング	1	304
20	アッパーブッシング	1	316プラステフロン
21	パッキングリング	1	304
22	O-リング	4	EPDM（NBR）
23	パッキングランド	1	ASTMA536
24	六角ナット	2	304
25	ダブルエンドスタッド	2	304
26	接続サポート	1	ASTMA536
27	一般的なフラットキー	2	45
28	ラベル	1	H62
29	ラベルリベット	4	304
30	六角ボルト	8	304
31	六角ナット	8	304
32	スプリングガスケット	8	304
33	テーパーピンガスケット	3	304
34	六角ナット	3	304
35	スプリングガスケット	3	304
