チタンは新しいタイプの金属です。チタンの性能は、炭素、窒素、水素、酸素などの不純物の含有量に関係しています。純粋なヨウ化チタンの不純物含有量は0.1%を超えませんが、強度が低く可塑性が高くなっています。99.5%の工業用純チタンの特性は、密度ρ=4.5g/cm3、融点1725°C、熱伝導率λ=15.24W/(mK)、引張σ強度b=539MPa、伸びδ=25%、断面収縮ψ=25%、弾性率E=1.078%×HBPa15ness、HBPaness1.078

チタン合金の密度は、一般的に約4.51g/cm3であり、これは鋼の60%に過ぎません。純チタンの密度は、通常の鋼材に近い。高強度チタン合金の中には、多くの合金構造鋼の強度を超えるものもあります。したがって、チタン合金の比強度(強度/密度)は、他の金属構造材料の比よりもはるかに大きい。高い単位強度、良好な剛性、軽量の部品を製造できる表7-1を参照してください。航空機エンジン部品、スケルトン、スキン、ファスナー、着陸装置はすべてチタン合金で作られています。

チタン合金は湿気の多い雰囲気や海水媒体で働き、耐食性はステンレス鋼よりもはるかに優れています。それは、特に、穴、酸、および応力腐食に対して耐性があります。アルカリ、塩化物、塩素、硝酸、硫酸などの有機物優れた耐食性を有する。しかし、チタンは、酸素やクロム塩媒体を還元することに対する耐性が低い。

良好な低温性能

チタン合金は、低い温度と超低温で機械的特性を維持することができます。低温特性は、TA7のような非常に低い間質元素を有するチタン合金であり、依然として−253°Cで一定の可塑性を維持することができる。そのため、チタン合金も重要な低温構造材料である。

デザインスタンダード+

·デザイン: API 609, API6D,API602 / B16.34 / BS5352 / API600 / BS1873/ BS 1868/ API 594

·顔を向く: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

·フランジエンド: アスメ B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

·バット溶接端:ASME B16.25

·テスト: API598 / API6D

技術仕様+

·サイズ: 1/2"~80"(DN15~DN2000)

·クラス:150LB〜2500LB / PN6〜PN420

·接続:ダブルフランジ/バット溶接/ラグ/ウエハー

·操作: ウォームギア /空気式アクチュエータ / 電動アクチュエータ

·温度:1500°C

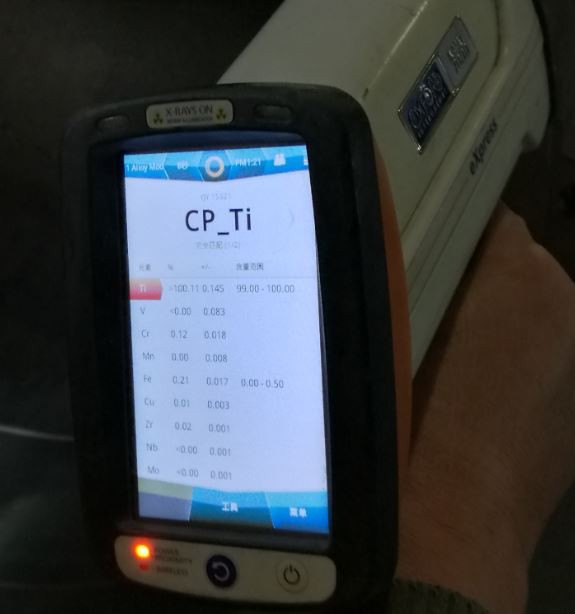

化学組成 +

全腐食

チタンは、酸化および中性媒体に優れた耐食性を有する。このとき、チタン表面上の酸化膜は安定して存在し、何らかの理由で破壊された後に迅速に回復することができる。酸を強く還元する場合、酸化チタンフィルムは溶解しやすく、耐食性がありません。低温の希薄還元酸では、チタンは、特に還元酸が酸化金属イオン、酸素および他の酸化剤を含む場合、チタンもまた、より優れた耐食性を有する特定の耐食性を有する。

主培地中のチタンの耐食性は、それぞれ以下に記載される。

1. 硝酸

チタンは、沸点以下の硝酸の様々な濃度で優れた耐食性を有します。

2. 硫酸

チタンは硫酸の10%〜98%濃度で耐食性がなく、室温で5%溶存酸素硫酸でしか使用できません。100°Cでは、チタンは純粋なチタンを0.2硫酸でしか保持できません。

3. 硫酸

チタンは塩酸中の中程度の耐食性を有する。一般に、工業用純チタンは、室温で塩酸、7.5%;60°C、3%;100°C、0.5%で使用することができます。また、使用できる低濃度の報告もあります。.

4. リン酸

チタンは35°C、30%、60°C、10%、100°C、3%未満のリン酸で使用することができます。この培地にFe+3、CuFe+2、AgFe+1,2、硝酸が含まれている場合、リン酸中のチタンの耐食性を改善することができます。

5. その他の無機酸

チタンはフッ化水素酸に耐食性がなく、酸フッ化物溶液に使用することはできません。チタンはホウ酸、クロム酸の腐食に耐性があります。それはいくつかの水酸、臭化水素酸で使用することができます。一般的にフルオロビン酸、フルオロシリン酸には使用されません。チタンは、60°C、10%硫酸および90%硝酸の混合酸に使用することができます。1%塩酸と5%硝酸を沸騰させた酸と室温ワン水の混合酸。

6. 塩基と塩

チタンは、ほとんどのライに耐性です。チタンは、水酸化バリウム、水酸化カルシウム、水酸化マグネシウム、水酸化ナトリウムおよび水酸化カリウム溶液の様々な濃度の腐食に対して完全に耐性であり、水酸化ナトリウム、水酸化カリウム溶液を沸騰させることには使用できません。アルカリ溶液に遊離塩素が含まれている場合、チタンは腐食に抵抗することができます。ベース内のアンモニアは、チタンの腐食を悪化させる。

7. 水

チタンは、温度が300°Cまでであっても、水道水や河川水の耐食性に優れています。海水中の120°C高い耐食性で;温度が上昇すると、点腐食や割れ目腐食が発生する可能性があります。

8. 有機物

チタンは、アリ酸、シュウ酸、濃縮クエン酸を除くすべての有機酸に対して優れた耐食性を有します。

9. 塩素、塩化物、その他のハロゲン

乾燥塩素ガス中で激しく反応して四塩化チタンを形成し、発火の危険があります。四塩化チタンは水と反応して水酸化チタンを形成できるため、チタンは湿った塩素に優れた耐食性を有します。塩素ガス中のチタンの精製に必要な水分量は、チタン表面フィルムの温度、流量、圧力、損傷に関連しています。一般に、チタン精製を維持するために必要な最小の水分量は0.01%〜0.05%である。通常、安全な生産を確保するために、塩素ガスがチタン装置と接触する場合、塩素ガス中の水分量は実際には約0.3%、時には1.5%まで制御されます。

10. 尿素アンモニウムのフォーマット溶液

高温および高圧尿素アンモニウムの溶液中のチタンの腐食速度は、一般的に0.01mm/aであり、これは00 Cr 17Ni 14Mo 2ステンレス鋼のそれよりも1つの量の極低い。チタンが耐食性を維持するために許容される最高温度は205〜210°Cに達し、ステンレス鋼は190〜195未満の腐食に耐えることができます。

11. ガス

チタンは酸化することができます。300°C以下に形成される高密度の酸化膜と、700°C以下の酸化膜が耐食性を向上させることができます。温度が高くなると、酸化膜は脆くなり、酸化皮に容易に剥離する。構造材料として、チタンは空気中の425°C以下で使用することができます。非構造材料として、535°C以下で使用することができます。

チタンは、二酸化硫黄、硫化水素、アンモニアガス、海洋雰囲気に優れた耐食性を有します。

300°Cを超える場合、水素はチタンの水素の物理的浸潤に加えてチタンに入り込み、チタンの水素脆化を引き起こすだけでなく、水素をチタンと組み合わせて水素化物タイプの水素脆化を形成することもできる。水素分圧を高くすると、チタンの水素脆化が悪化します。水素中の含水率が2%を超えると、水素浸潤を効果的に防止できる。陽極酸化表面処理は、チタンの水素抵抗を改善することができます。

局所腐食

ステンレス鋼、ニッケル合金、銅合金、アルミニウム合金と比較して、工業用純チタンは局所腐食に対する耐性が高く、点腐食に対する耐性に優れ、粒間腐食、応力腐食、腐食疲労など、非常に少数の媒体でのみ発生する可能性があります。チタンは、他の精製された金属と同様に、腐食の割れ目が起こりやすいため、非常に少数のケースで選択的な腐食および接触腐食を生じ得る可能性があります。チタンの使用条件に注意を払い、適切な対策を講じる限り、チタンの局所腐食をほとんど避けることができます。

(3) 耐食性チタン合金

産業用純チタンが腐食要件を満たさない場合には、耐食性チタン合金を使用することができます。

人気ラベル: チタンバルブ, 中国, メーカー, 工場, カスタマイズ, 卸売, 価格, 安い, 在庫で, 販売のため, 無料サンプル
