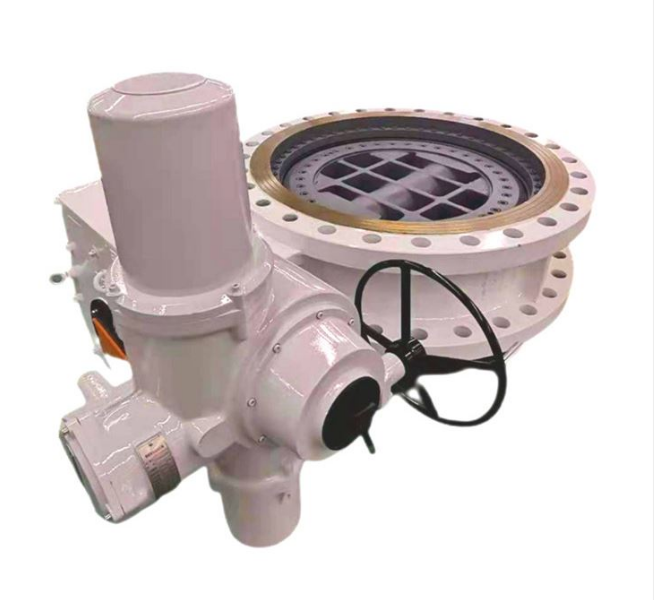

トリプルオフセットラミネートシールBfv

産業発展の継続的な改善に伴い、あらゆる階層が流体制御にますます注目を集めています。 各種制御システムにおいて、バルブは重要な流体制御器官として幅広い用途に使用されています。 トリプル オフセット ラミネート シール bfv は、最も一般的なタイプのバルブの 1 つであり、その独自の構造設計は流体制御において重要な役割を果たします。

1. 3偏心多段バタフライバルブの構造的特徴
偏心マルチレベルバタフライバルブは偏心シャフト設計を採用しており、バルブの摩擦と摩耗を効果的に軽減し、より優れた流量制御機能を備えています。 マルチレベル設計により、さまざまなプロセス制御のニーズを満たすために、複数の角度でバルブディスクを無段階に調整できます。 さらに、このバルブは良好なシール性、耐摩耗性、低騒音、低始動力という利点も備えており、石油、化学、製薬、食品、軽工業などの流体制御システムに適しています。

2 つおよび 3 つの偏心マルチレベル バタフライ バルブのアプリケーション シナリオ
偏心マルチレベルバタフライバルブには幅広い用途があり、主に水、油、ガス、その他の流体などの媒体流量制御に使用されます。 また、化学工業においては、酸、アルカリ、酸化剤、還元剤などの腐食性媒体の制御や、高温高圧などの特殊な条件下での流量制御にも使用されます。 食品、飲料、乳製品などの食品業界でも幅広く使用されています。

3. トリプルオフセットラミネートシールbfvの利点
上記の紹介では、トリプル オフセット ラミネート シール BFV の利点が主に構造設計、流量制御、および応用範囲に反映されていることがわかります。 同時に、次のような利点もあります。
1. 優れたシール性能と耐摩耗性。
2. 開閉トルクが小さく、省エネです。
3. 長寿命でメンテナンスが容易です。

IV. 結論
偏心多段バタフライバルブは非常に広く使用されている流体制御器官として、さまざまな分野で大きな役割を果たしています。 そのユニークな構造設計と幅広い用途により、業界での発展が期待されています。

1.合理的な設計とコンパクトな構造：トリプルオフセットラミネートシールbfvは偏心シャフト構造設計を採用しており、バルブ本体とバルブディスクが密接に連携し、シンプルな構造、合理的な設計、優れたシール効果を備えています。

2.柔軟な操作と正確な制御：トリプルオフセットラミネートシールバタフライバルブは、ハンドホイール、電気、空気圧などの方法で制御でき、高い制御精度と柔軟な操作で、自動制御に便利です。

3. 優れた絞り性能と低漏れ率：トリプルオフセットラミネートシールバタフライバルブは多層構造を採用しており、より良い絞り性能を実現し、高圧、高温、大流量などの作動条件に適応できます。漏れ率が低く、保守・メンテナンスが容易です。

◆ 設計: API 609

◆ 対面: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ フランジ端: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆突合せ溶接端：ASME B16.25

◆テスト：API598

◆耐火金庫：API607 / API6FA

◆ サイズ: 2インチ~104インチ(DN50~DN2600)。

◆クラス：150LB～600LB/PN6～PN100

◆接続：ダブルフランジ/突合せ溶接/ラグ/ウェハ

◆動作：ウォームギア/空圧アクチュエーター/電動アクチュエーター

◆ 温度:-100~400度

◆用途：直接加熱 / 鉄鋼精錬 / 冷却水循環 / 発電所

◆ ボディ＆ディスク：炭素鋼（WCB、LCB）

◆ステンレス鋼(CF8,CF8M,CF3,CF3M) /

◆二相ステンレス鋼(4A,5A,6A) /

◆ ハステロイ合金(N-12MV,CW-12MW,CW-2M) /

◆ インコネル合金(CY-40,CW-6MC) /

◆ モネル合金(M35-1) /

◆アルミニウム青銅合金(C95400,C95500,C95800,AB2C)

◆ ステム: SS420 / 17-4PH / F51/ F53 / XM-19 / モネル-K500 / インコネル-625 / ハステロイ-276 / チタン

◆ ディスクシーリング: ラミネートシーリング(SS316+グラファイト、SS316+PTFE、SS316+RPTFE)

◆ ボディシール: SS316+グラファイト / SS316+PTFE / SS31083+グラファイト / SS30180+PTFE / インコネル + グラファイト / インコネル + PTFE

◆ ボディシート: A105+ SS316 / F304+ 窒化 / F316+STL / F53+STL / インコネル
